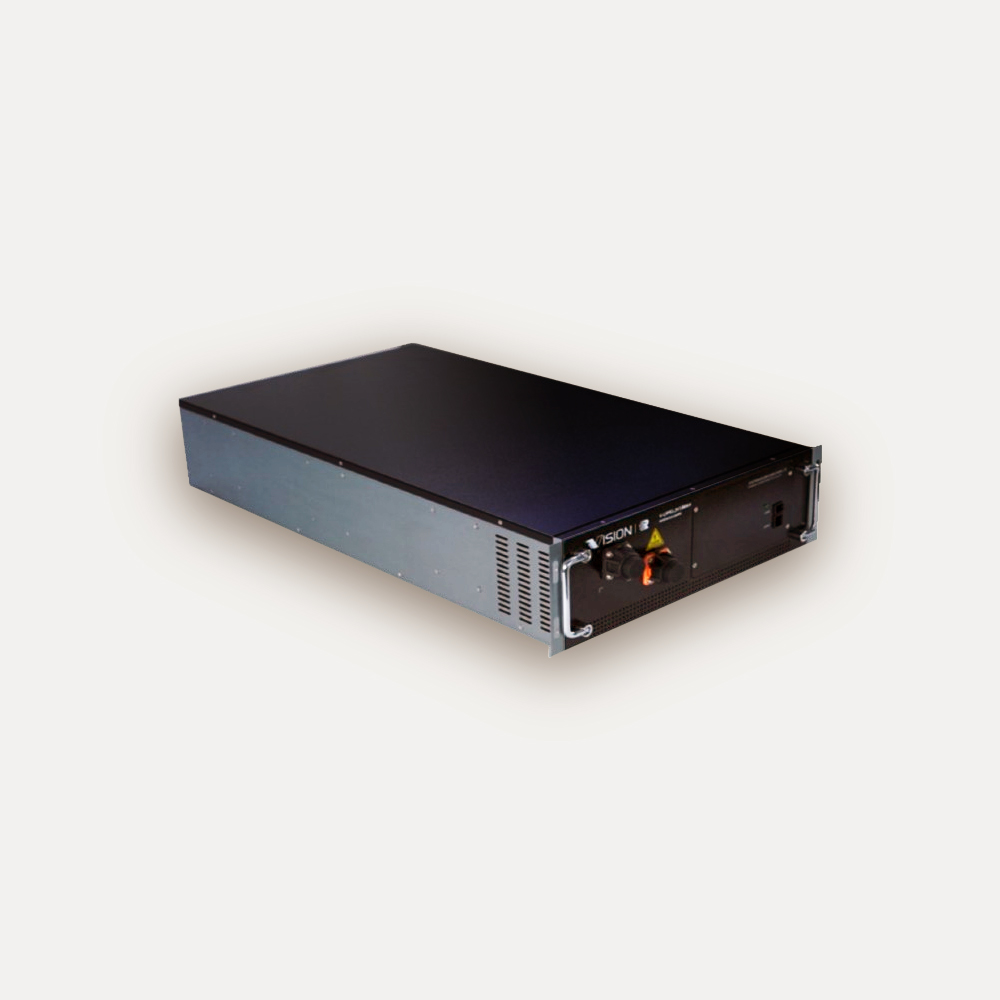

TP200 Series
VISION UPS용 리튬인산철 배터리
- UPS 전용 리튬인산철배터리
- 셀⇒모듈⇒랙⇒시스템 순으로 구성
- 용량: 512V 100AH (51.2V 100AH 모듈 10개로 구성)
- 사이즈: 600mm(W) x 1000mm(D) x 2000mm(H)
- 무게: 900kg
- 응용 분야: 데이터센터, 중/소형 전산실, 제조, 금융, 철도 등 UPS 백업용
Product Specifications
| 제조사 | VISION |
|---|---|
| Cell | 3.2V50Ah |
| Series & Parallels | 160S2P |
| Rated Voltage(V) | 512 |
| Rated Capacity(Ah) | 100 |
| Rated Energy(KWh) | 51.2 |
| Maximum Charge Current(A) | 100 |
| Discharge cut-off voltage(V) | 448 |
| Charge voltage(V) | 560 ~ 584 |
| Cycle life(@25 ,1C/1C,100%DOD ℃ ) | ＞2500 |
| Short-circuit Current(A) (＜ 10ms) | Approx. 900 |
| System Dimension(W* D* H) | (600*1000*2000 ) mm |
| Total Weight(Kg) | Approx.900 |
| Internal Resistance Fully Charged@ 25℃ | ≤60mOhms |
| Thermal Management | Air cooling |
| Operating temperature Charge | 0~50℃ |
| Operating temperature Discharge | -20 ~ 65 ℃ |
| Operating humidity | 60 ± 25%R.H |
| Communication | CAN/RS485 |
| Dry Contact | Y |
| System parallels | ≤15 |
| Screen | optional |
주요 특징
- Vision은 Vision Revo Le TP200 LFP512V100AH라는 안전한 LiFePO4 배터리 시스템을 제공합니다.
- 이 배터리 시스템은 정격 전압 512V, 용량 100Ah, 에너지 용량 51.2kWh를 제공합니다.
- UPS 및 에너지 저장 장치용으로 설계되었으며, 내부 셀 밸런싱, 팬 냉각, CAN/RS485 통신 등의 기능을 갖추고 있습니다.
- 이 모듈은 25~65°C 작동 온도에서 1C 충전 및 방전 속도에서 2,500회 이상의 사이클 수명을 제공합니다.
- 모니터링용 CAN/RS485 통신 출력 지원
- 최대 32개의 BMU(Battery Management Unit)를 캐스케이드 방식으로 통신 구성 가능
- 내부 셀 밸런싱(수동 이퀄라이제이션) 지원, 최대 이퀄라이징 전류 300 mA
- 고정밀 셀 전압·온도 측정: ±3 mV, ±1 ℃
- 팬 제어 회로 및 인터페이스 제공 → 모듈 내부 방열(열 배출) 구현
